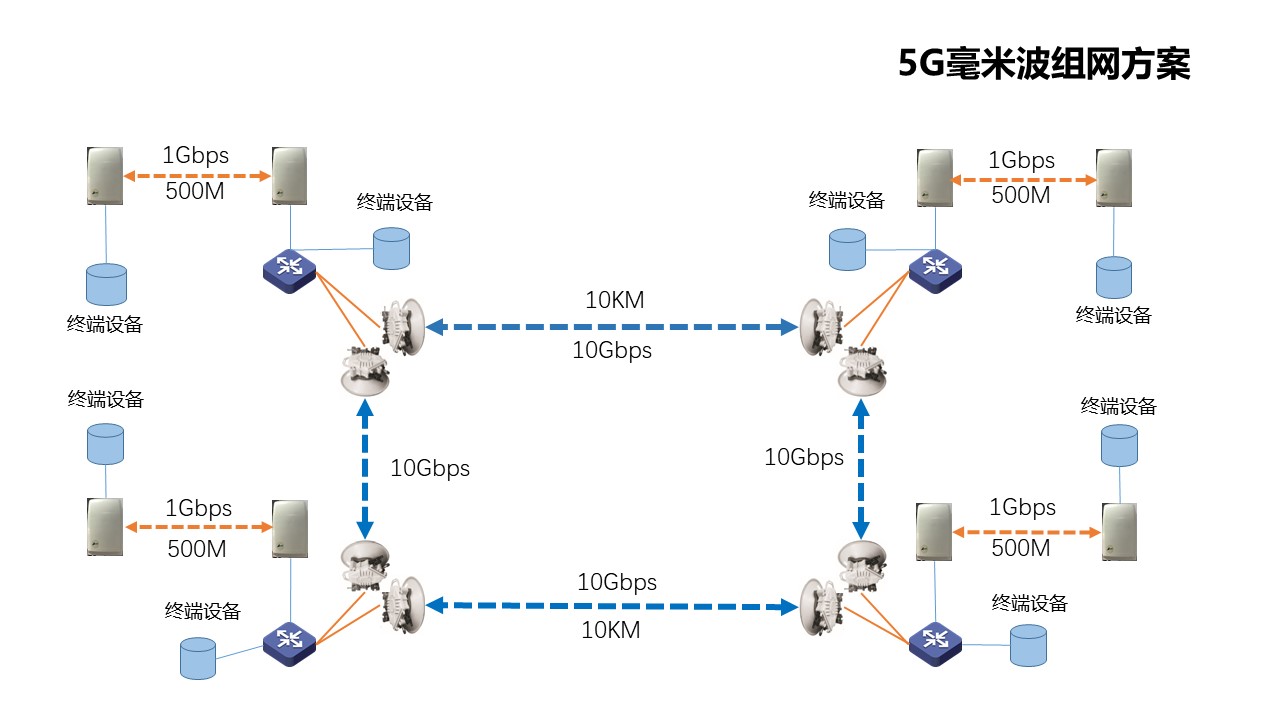

一、5G毫米波组网方案
Ø 毫米波终端采用点对点、点对多点通信，组建覆盖车站高速通信网络；
Ø 传输速率达到1~10Gbps，最远传输距离可达0.5~10公里；
Ø 5G毫米波高速无线网络主要针对现有有线网络难以到达的“难点”和“死角”。
二、毫米波通信技术优势
Ø 全天候通信
与大气激光和红外相比：毫米波对降雨、沙尘、烟雾和等离子的穿透能力却要比大气激光和红外强得多。
Ø 带宽极宽
四个大气窗口，总可使用带宽135GHz；
Ø 波束窄
相同尺寸的天线，毫米波波长短，波束窄；
Ø 探测能力强
频带极宽，可有效避免干扰；
波束窄，方向性好，有极高的分辨率；
高于绝对零度的物体都会发射毫米波；
Ø 安全保密好
波束窄，大气衰减大，增加了非法窃听和干扰的难度；
Ø 传输质量高
频谱极为干净没有干扰因此，信道非常稳定可靠，误码率可长时间保持在10-e12量级；
三、5G专网（毫米波）设备优势
Ø 超带宽万兆毫米波通信
单基站可实现1G~10Gbps的通信速率
单基站可支持150路高清摄像机监控方案
满足三网融合超大带宽网络需求
Ø 全室外移动IP化毫米波通信
支持软件定义、先进计算通信管理
支持IP网络协议及网络管理
支持局域网及广域网节点间无线桥接
Ø 集成FDD全双工通信传输
两个对称频率信道接收传送
包交换等技术高速数据
提高频谱利用率增加容量
Ø 保密通信功能（RSA法）
发报人用密钥将报文“解密”
收报人密钥将被“解密”报文加密
Ø 自适应调制与编码功能
信道预测动态调整调制及纠错编码
动态发送功率、波特率、编码方案
四、适合行业
Ø 智慧交通；
Ø 智慧能源；
Ø 智慧港口、园区；
Ø 智慧医疗；
Ø 智慧教育；
Ø 应急通信等领域。
五、主要设备

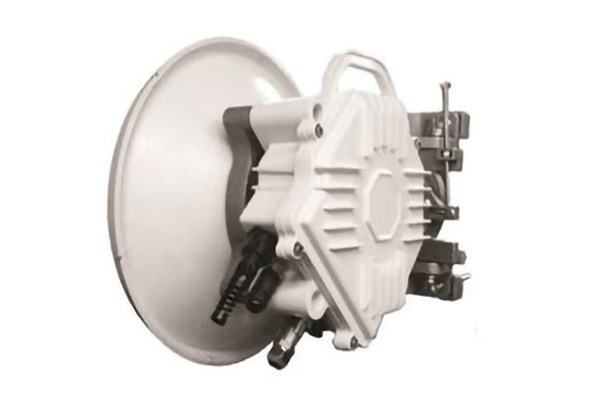

5.1、E/Q波段毫米波终端
E/Q 波段毫米波终端
|
规格参数 |
典型值（PPC-10G） |
|
工作频段 |
40.5-43.5GHz(Q Band)或71-76 / 81-86 GHz(E Band) |
|
传输速率 |
1Gbps、2Gbps、5Gbps、10Gbps |
|
工作方式 |
FDD全双工 |
|
调制方式 |
QPSK/QAM-256 |
|
物理带宽 |
10Gbps |
|
输出功率 |
20 dBm (100mW) |
|
接收灵敏度 |
-68dB |
|
距离（晴空） |
>10公里 |
|
距离（雨量1mm/h） |
<5公里 |
|
以太网接口 |
1000 Base-T |
|
电源 |
32V-60VDC,2A |
|
功耗 |
35W(最大可达60W) |
|
防护等级 |
IP65 |
|
工作温度 |
-50°C to +60°C |
|
重量 |
7kg |

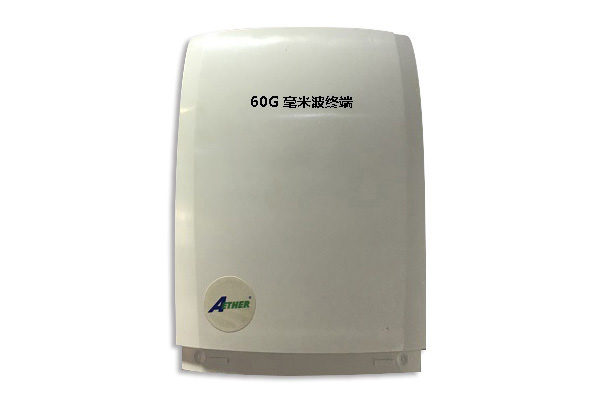

5.2、60G毫米波终端
|
项目 |
规格参数 |
|
内置天线 |
水平扫描范围: 90°，垂直波束宽度: 20° |
|
工作频率 |
57-64GHz |
|
自适应 |
9级自适应编码和调制 |
|
系统增益 |
128.5dB (包括天线增益) |
|
传输距离 |
900-1300英尺 (280-400m） |
|
传输速率 |
1000Mbps |
|
接口 |
BU：2个 RJ-45（支持POE供电 + 1个 SFP） /TU :（3个RJ-45端口，支持POE供电）。 |
|
管理及配置 |
嵌入式 CLI; SNMPv2/3, TACACS+, RADIUS，Web GUI |
|
工作环境 |
-30℃ ~ +55℃ |
|
防护等级 |
IP65 (可选 IP67) |
|
尺寸 |
19 x 13.2 x 8.9cm（HxWxD） |

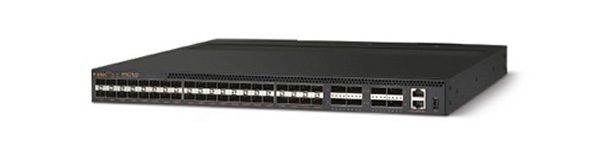

5.3、SDN交换机
SDN 交换机
|
Performance |
|
|
Switch Fabric Capacity(Tbps) |
1.44 |
|
Forwarding Capacity(Mpps) |
1071 (Based on 12 Bytes interpacket gap condition) |
|
Forwarding Options |
Store-and-Forward/Cut-Through |
|
Packet Buffer Memory(MB) |
12 |
|
Latency(ns) |
Around 0.7 us for 64Byte Frames |
|
System Memory(GB) |
4 |
|
SD/CF Memory(GB) |
8 |
|
CPU |
P2020 / Trident2 |
|
Ports |
|
|
40-Port Base Unit |
10 GbE SFP+ |
|
Uplink Options |
32 x 10 GbE (QSFP+ to SFP+) or 8 x 40 GbE (QSFP+) |
|
SFP+/QSFP+ Options |
SR,LR / SR4,LR4, CR4 |
|
Console Port |
1 x RJ45 Serial |
|
Management Port |
1 x 10/100/1000BASE-T |
|
Layer 2/Layer 3 Features |
|
|
ACL Entries |
4K |
|
Maximum MAC Addresses |
288K |
|
Maximum VLANs |
4094 |
|
Link Aggregation(Groups/Ports) |
1024 /8 |
|
Jumbo Frames(Bytes) |
12000 |
|
Maximum Routes |
112k IPv4,56K IPv6 |
|
Spanning Tree |
STP/RSTP/MSTP |
|
IPv4 Routing |
RIP,OSPFv2/ECMP,BGP-4/ECMP,Static |
|
IPv6 Routing |
RIPng，OSPFv3，Static |
|
Multicast Routing |
PIM-SM, IGMP,IGMP Snooping |
|
OpenFlow Support |
|
|
Large TCAM |
Yes |
|
OPEN vSwitch |
V2.0 |
|
MPLS over OVS |
Yes |
|
GRE Tunneling |
yes |
六、无线通信技术比较
与其它无线通信技术比较，毫米波具有高速率、低时延、高移动性、高可靠等优点。
|
比较项目 |
毫米波专网 |
LTE |
EUHT |
WLAN |
卫星通信 |
|
着眼点 |
行业定制化 |
通用化 |
通用化 |
通用化 |
通用化 |
|
峰值通信速率 |
10Gbps |
100Mbps |
100Mbps |
600Mbps |
50Mbps（单个） |
|
端到端传输时延 |
<1ms |
6.5~20.5ms |
5~6ms |
<34ms |
500ms |
|
切换时延 |
<1ms |
<100ms |
<100ms |
无 |
|
|
抗干扰能力 |
强 |
一般 |
弱 |
弱 |
一般 |
|
移动性 |
强 |
强 |
弱 |
弱 |
强 |
|
频谱资源 |
非常丰富 |
少 |
相对较多 |
较多 |
丰富 |
|
可靠性 |
强 |
强 |
差 |
差 |
差 |
|
无线传输距离 |
远 |
远 |
近 |
近 |
非常远 |
|
运维成本 |
低 |
高 |
低 |
低 |
高 |
|
建设成本 |
适中 |
高 |
低 |
低 |
高 |

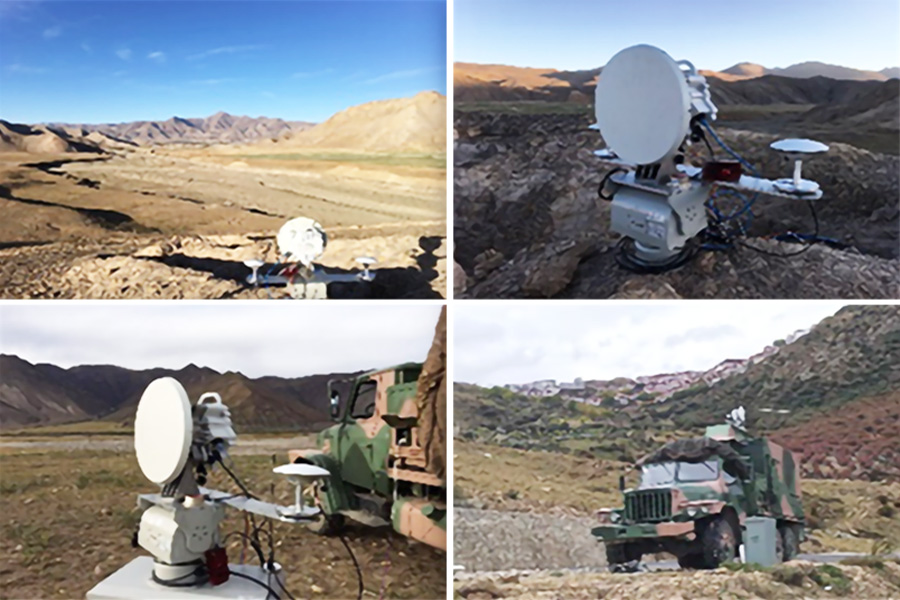

七、5G毫米波外场测试
